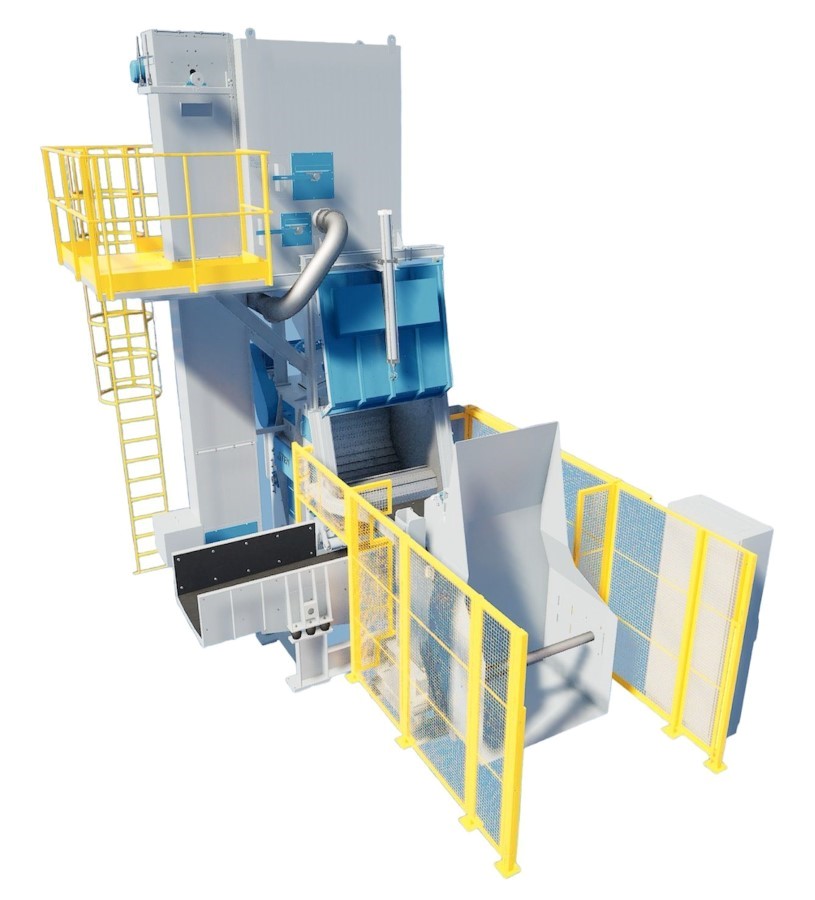

MULDENBAND TYP B
- Für kleine Serien bis zur Massenproduktion

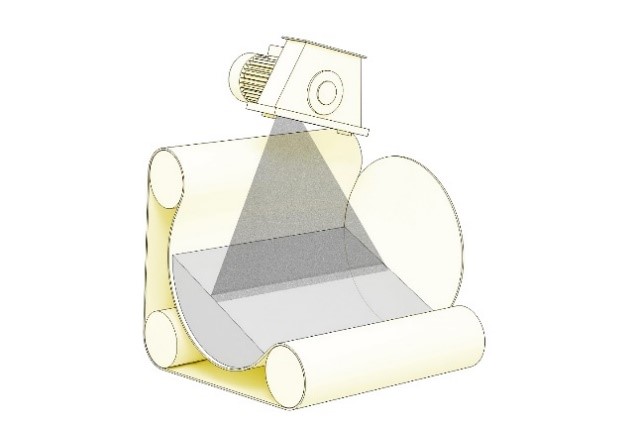

- Gleichmäßige Bearbeitung durch kontinuierliches Umwälzen
- Für Guss-, Schmiede-, Press- und Stanzteile
- Füllvolumen von 40 bis 1.000 Litern
- Füllgewicht bis 2.500 kg
- Gummi- oder Stahlmuldenband
- Leistungsstarkes Schleuderradsystem
- Manuelle oder automatische Beladung
- Automatische Entladung durch Bandumkehr
- Modular anpassbar
| Strahlverfahren | Schleuderradstrahlen |
|---|---|
| Turbinenleistung | 2,2 bis 2 × 22 kW |
| Strahlmittel | Metallisches Strahlmittel |
| Leistungsregelung | Frequenzregelung optional |
| Ausführung R | Gummimuldenband |
|---|---|
| Ausführung S | Stahlmuldenband |
| Bandbreite | 500 bis 1.700 mm |
| Max. Füllvolumen | 40 bis 1.000 Liter |
| Max. Füllgewicht | 40 bis 2.500 kg |
| Max. Werkstückgewicht | 3 bis 130 kg |
| Beladung | Manuell oder automatisch |
|---|---|

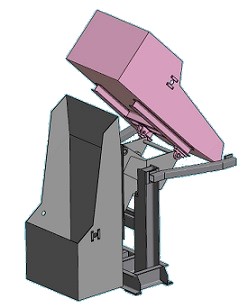

| Schrägaufzug | Je nach Maschinengröße optional oder serienmäßig |
| Entladung | Automatisch durch Umkehrung des Muldenbandes |
| Entladeförderer | Gummi- oder Vibrationsförderer optional |
| Strahlmittelkreislauf | Automatisch |
|---|---|
| Magnetabscheider | Optional |
| Vibrationssieb | Optional |
| Aluminiumausführung | Optional |
| Maschinentyp | Füllvolumen | Füllgewicht | Trommel-Ø | Bandbreite |
|---|---|---|---|---|
| B 5×5 | 40 l | 40 kg | 500 mm | 500 mm |
| B 7×7 | 110 l | 90 kg | 700 mm | 700 mm |
| B 7×9 | 140 l | 250 kg | 700 mm | 900 mm |
| B 8,5×10 | 230 l | 450 kg | 850 mm | 1.000 mm |
| B 10×10 | 320 l | 1.000 kg | 1.000 mm | 1.000 mm |
| B 10×12,5 | 400 l | 1.000 kg | 1.000 mm | 1.250 mm |
| B 12×12,5 | 570 l | 1.200 kg | 1.200 mm | 1.250 mm |
| B 12×16 | 720 l | 1.500 kg | 1.200 mm | 1.600 mm |
| B 14×17 | 1.000 l | 2.500 kg | 1.400 mm | 1.700 mm |
